    導讀：   FX系列PLC梯形圖中的編程元件的名稱有字母和數字組成，他們分別表示元件的類型和元件號，如Y10，M129。輸入繼電器與輸出繼電器的元件號用八進制數表示，八進制數只有0~7這8個數字符號，遵循“逢8進1”的運算規則。例如，八進制數X17和X20是兩個相鄰的整數。表3–3給出了FX2N系列PLC的輸入/輸出繼電器元件號。

1．輸入繼電器(X)

 輸入繼電器是PLC接收外部輸入的開關量信號的窗口。PLC通過光耦合器，將外部信號的狀態讀入并存儲在輸入映像寄存器中。輸入端可以外接常開觸點或常閉觸點，也可以接多個觸點組成的串并聯電路或電子傳感器(如接近開關)。在梯形圖中，可以多次使用輸入繼電器的常開觸點和常閉觸點。

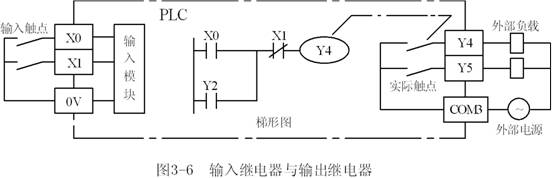

 圖3–6是一個PLC控制系統的示意圖，X0端子外接的輸入電路接通時，它對應的輸入映像寄存器為1狀態，斷開時為0狀態。輸入繼電器的狀態惟一地取決于外部輸入信號的狀態，不可能受用戶程序的控制，因此在梯形圖中絕對不能出現輸入繼電器的線圈。

因為PLC只是在每一掃描周期開始時讀取輸入信號，輸入信號為ON或OFF的持續時間應大于PLC的掃描周期。如果不滿足這一條件，可能會丟失輸入信號。

 2. 輸出繼電器(Y)

 輸出繼電器是PLC向外部負載發送信號的窗口。輸出繼電器用來將PLc的輸出信號傳

送給輸出模塊，再由后者驅動外部負載。如果圖3-6梯形圖中Y4的線圈“通電”，繼電器型輸出模塊中對應的硬件繼電器的常開觸點閉合，使外部負載工作。輸出模塊中的每一個硬件繼電器僅有一對常開觸點，但是在梯形圖中，每一個輸出繼電器的常開觸點和常閉觸點都可以多次使用。
