FX2N系列硬件外部結構與型號含意
http://www.0374v.cn三菱公司的FX系列PLC是比較具有代表性的微型PLC，除具有基本的指令表編程以外，還可以采用梯形圖編程及對應機械動作流程進行順序設計的SFC(Sequential Function Chart)順序功能圖編程，而且這些程序可以相互轉換。在FX系列PLC中設置了速計數器擴大了PLC的應用領域。
1 FX2N系列PLC外部結構
FX2N系列PLC的硬件結構可以參考圖1-4中帶擴展模塊的PLC，圖中表示出主機如何擴展，通信接口位置等。

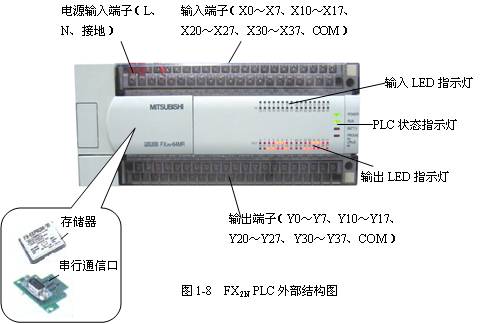

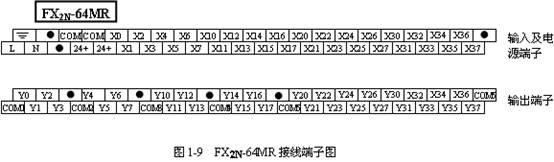

圖1-8為FX2N-64MR的主機外形圖。其面板部件如圖中注釋。詳細I/O端子編號見圖1-9。采用繼電器輸出，輸出側左端4個點公用一個COM端，右邊多輸出點公用一個COM端。輸出的COM比輸入端要多，主要考慮負載電源種類較多，而輸入電源的類型相對較少。對于晶體管輸出其公用端子更多，圖1-10為FX2N-16MT的輸出端子。
2 FX系列PLC型號的含義

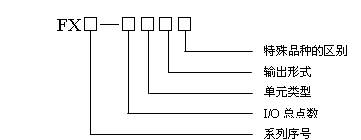

在PLC的正面，一般都有表示該PLC型號的符號，通過閱讀該符號即可以獲得該PLC的基本信息。FX系列PLC的型號命名基本格式如下：
序列號：0、0S、0N、2、2C、1S、2N、2NC。
I/O總點數：10～256。
單元類型：M—基本單元；
E—輸入輸出混合擴展單元及擴展模塊;
EX－輸入專用擴展模塊；
EY－輸出專用擴展模塊。
輸出形式：R－繼電器輸出；
T－晶體管輸出；
S－晶閘管輸出。
特殊品種區別：Ｄ－DC電源，DC輸入；
A1－AC電源，AC輸入；
Ｈ－大電流輸出擴展模塊（1A/1點）；
Ｖ—立式端子排的擴展模塊；
Ｃ—接插口輸入輸出方式；
Ｆ－輸入濾波器1ms的擴展模塊；
Ｌ－TTL輸入擴展模塊；
Ｓ－獨立端子（無公共端）擴展模塊。
若特殊品種一項無符號，說明通指AC電源、DC輸入、橫排端子排；繼電器輸出：2A/點；晶體管輸出：0.5A/點；晶閘管輸出：0.3A/點。
例如：FX2N-48MRD含義為FX2N系列，輸入輸出總點數為48點，繼電器輸出，DC電源，DC輸入的基本單元。又如FX-4EYSH的含義為FX系列，輸入點數為0點，輸出4點，晶閘管輸出，大電流輸出擴展模塊。
FX還有一些特殊的功能模塊，如模擬量輸入輸出模塊、通信接口模塊及外圍設備等，使用時可以參照FX系列PLC產品手冊。

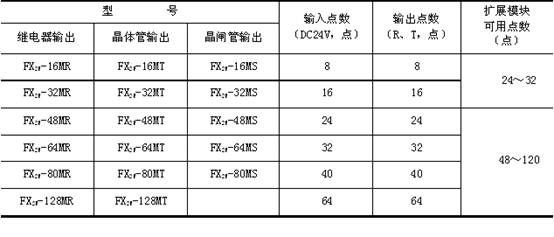

FX2N系列17種基本單元（CPU單元或主機單元）見表2。
表2 FX2N系列17種（AC電源、DC輸入）基本單元
