交通信號燈PLC控制系統設計與調試
http://www.0374v.cn一、控制要求：． 系統工作受開關控制，起動開關 ON 則系統工作；起動開關 OFF 則系統停
止工作。
2．控制對象有八個：
東西方向紅燈兩個 , 南北方向紅燈兩個，
東西方向黃燈兩個 , 南北方向黃燈兩個，
東西方向綠燈兩個 , 南北方向綠燈兩個，
東西方向左轉彎綠燈兩個，南北方向左轉彎綠燈兩個。
3．控制規律：

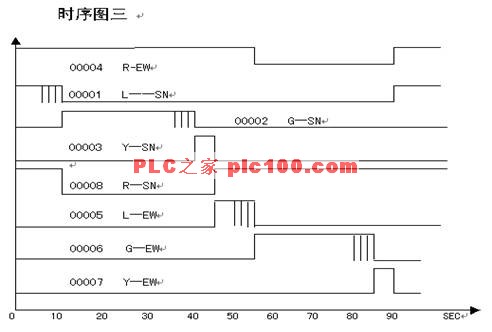

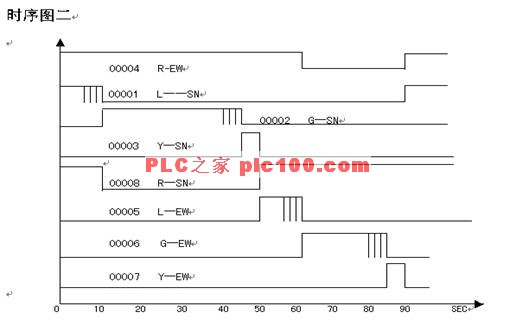

1） 峰時段按時序圖二（見附圖）運行， 正常時段按時序圖三（見附圖）運行，晚上時段按提示警告方式運行，規律為： 東、南、西、北四個黃燈全部閃亮，其余燈全部熄滅，黃燈閃亮按亮 0.4 秒，暗 0.6 秒的規律反復循環。

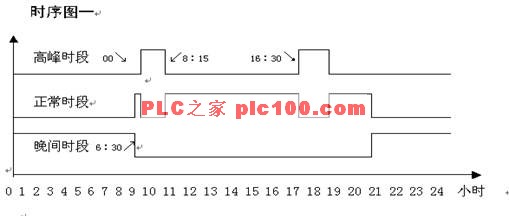

2） 峰時段、 正常時段及晚上時段的時序分配按時序圖一運行(見附圖)。
二、課題要求：
1．按題意要求,畫出 PLC 端子接線圖、控制梯形圖。
2．完成 PLC 端子接線工作, 并利用編程器輸入梯形圖控制程序，完成調試。
3. 完成課程設計說明書
三、答辯問題：
1．正常時段 6:30 的起始時間改為 5:30，梯形圖作如何改動?
2．峰時段 16:30 的起始時間改為 16:00，梯形圖作如何改動？
3．正常時段東西左轉彎綠燈 45 秒的起始時間改為 40秒，梯形圖作如何改動?
4．峰時段東西左轉彎綠燈 55 秒的起始時間改為 60秒，梯形圖作如何改動?
5．如何在交通控制燈起動時，校正當時的時鐘?
1 SET指令
SET指令稱為置位指令。其功能是：驅動線圈，使其具有自鎖功能，維持接通狀態。在圖1中，當動合觸點X0閉合時，執行SET指令，使Y0線圈接通。在X0斷開后，Y0線圈繼續保持接通狀態，要使Y0線圈失電，則必須使用復位指令RST。
置位指令的操作元件為輸出繼電器Y、輔助繼電器M和狀態繼電器S。
2 RST指令
RST指令稱為復位指令。其功能是使線圈復位。在圖1中，當動合觸點X1閉合時，執行RST指令，使Y0線圈復位。在X1斷開后，Y0線圈繼續保持斷開狀態。
復位指令的操作元件為輸出繼電器Y、輔助繼電器M、狀態繼電器S、積算定時器T、計數器C。它也可將字元件D、V、Z清零。
