FX2N PLC通過端子排與外設連接圖


    在工程實際中，一般輸入輸出設備不可能都直接與PLC連接。而且PLC的多個輸入輸出端子公用一個COM端，也不可能在一個端子上連接幾根甚至十幾根導線，所以，必須通過端子排連接。

     端子排通常是由多片端子并排安裝在導軌上組成的。每片端子的兩個接口是短接的，根據需要可以將各片端子短接在一起。

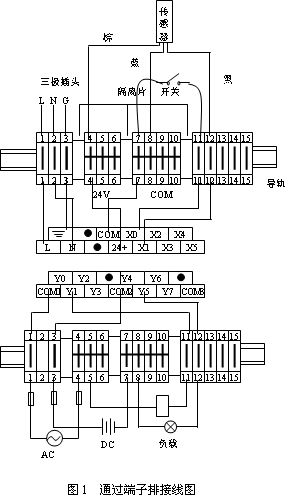

      PLC通過端子排與外圍設備連接的示意圖見圖1所示。也可以采用編碼呼應法標注各端子接線。
